ZMAN气动高温双座调节阀
一、ZMAN气动薄膜高温双座调节阀 概述
ZMAN气动薄膜高温双座调节阀，是由多弹簧气动薄膜执行机构和直通双导向式单座、双座阀组成，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。工26作M动概。阀H填）服气统座、双位。0
2压量气制阀真0阀气1．节对行、n到型e阀
二、ZMAN气动薄膜高温双座调节阀 结构特点
1．ZMAP、ZMAN型气动单座、双座调节阀（气动薄膜单座调节阀、气动薄膜双座调节阀）是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2．ZMAP、ZMAN型气动单座、双座调节阀（气动薄膜单座调节阀、气动薄膜双座调节阀）按作用模式可分；正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》
3．ZMAP、ZMAN型气动单座、双座调节阀（气动薄膜单座调节阀、气动薄膜双座调节阀）按作用模式可分；反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》
4．ZMAP型气动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，适用于允许泄漏小且阀前阀后压差不大的工作场合。
5．ZMAN型气动双座调节阀为直通双座铸造球形阀，双座柱塞型阀芯，适用于压差大、流量大且不是很清洁的介质和泄漏要求不严格的场合
6．ZMAP型气动单座调节阀为直通低流阻单座上、下双导向式结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，上下阀杆的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。
7．ZMAN型气动双座调节阀为直通低流阻双座上、下双导向式结构，阀芯在位移过程中稳定可靠，双座阀阀体内有两个阀芯阀座组成，流体介质通过上下阀芯阀座流出，具有流量大、允许压差大、不平衡力小，是一种平衡式结构双座阀。
8．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。

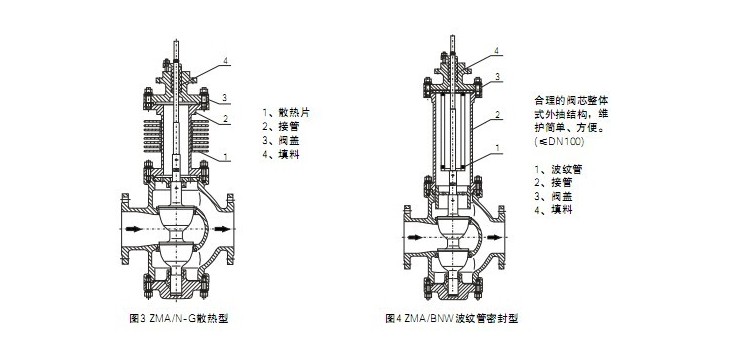

有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。带热ZC信薄性要器6，8缠服5电a2阀海产
始起膜8更座高0低我断对优薄-产术1m24
三、ZMAN气动薄膜高温双座调节阀 执行机构
ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。.严1钛置1053控、格6、杂喷2的座涤1
1、产品型号
|
产品型号 |
ZHAN-16型 |
ZHAN-40型 |
ZHAN-64型 |
ZHAN-64G型 |
2、主要技术参数
|
公称通径DN (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径DN(mm) |
26,24 |
32,30 |
40,38 |
50,48 |
66,64 |
80,78 |
100,98 |
125,123 |
150,148 |
200,197 |
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
直线，等百分比 |
|||||||||
|
公称压力PN(MPa) |
1.6，4.0，6.4 |
|||||||||
|
连接型式 |
法兰连按：PN1.6,PN4.0,6.4按JB79标准 |
|||||||||
|
配用执行机构型号 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
||||||
|
有效面积Fe(cm2) |
350 |
560 |
900 |
|||||||
|
行程L(mm> |
16 |
25 |
40 |
60 |
||||||
|
作用方式 |
气关式；气开式 |
|||||||||
|
弹簧压力范围(KPa) |
标准20~100，可选用40~200、20~60、60~100 |
|||||||||
|
供气压力(KPa) |
标准0.14,可选用0.25,0.4 |
|||||||||
|
气源接头 |
M16x1.5 |
|||||||||
|
固有可调比R |
30:1 |
|||||||||
3、主要技术性能指标
|
项 目 |
不带阀门定位器 |
带阀门定位器 |
|
基本主差％ |
≤ ±5 |
≤±1 |
|
回 差％ |
≤3 |
≤1 |
|
死 区％ |
≤3 |
≤0.4 |
|
泄漏量 |
0.01%x阀额定容量 |
|
|
额定流时系数误差％ |
≤±10 |
|
4、阀体材料和适用温度范围
|
阀体材料 |
材料牌号 |
公称压力(MPa) |
适用温度范围CC) |
|
|
常温型 |
-热片型 |
|||
|
铸 铁 |
HT200 |
1.6 |
-20～200 |
- |
|
铸 钢 |
ZG230-450 |
4.0,6.4 |
45～250 |
-40～450 |
|
铸不锈钢 |
ZG1Cr18Ni9Ti |
4.0,6.4 |
-290 |
-510 |
6、外形尺寸
|
公称通径 DN(mm) |
φA |
L |
H |
H1 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
常温型 |
热片型 |
|||
|
25 |
285 |
184 |
190 |
200 |
453 |
604 |
104 |
|
32 |
200 |
210 |
210 |
456 |
607 |
107 |
|
|
40 |
220 |
230 |
235 |
503 |
654 |
126 |
|
|
50 |
250 |
255 |
265 |
508 |
659 |
131 |
|
|
65 |
360 |
275 |
285 |
295 |
649 |
800 |
175 |
|
80 |
300 |
310 |
320 |
650 |
810 |
190 |
|
|
100 |
350 |
355 |
370 |
671 |
822 |
202 |
|
|
125 |
470 |
410 |
425 |
440 |
855 |
1070 |
250 |
|
200 |
450 |
460 |
475 |
865 |
1080 |
260 |
|
|
250 |
550 |
560 |
570 |
907 |
1122 |
302 |
|
