ZMAP气动薄膜单座调节阀
概述
ZMAP气动薄膜单座调节阀，由气动薄膜多弹簧执行机构和单座阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
|
产品型号 |
ZMAP-16型 ZMBP-16型 |
ZMAP-40型 ZMBP-40型 |
ZMAP-64型 ZMBP-64型 |
ZMAP-100型 ZMBP-100型 |
|
ZMAP-64G型 ZMBP-64G型 |
ZMAP-100G型 ZMBP-100G型 |
2、主要技术参数
|
公称通径（DN)mm |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||
|
阀座直径（DN)mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
流量特性 |
直线 |
直线、等百分比 |
||||||||||||||||||
|
公称压力PN(MPa) |
10 |
1.6、4.0、6.4 |
||||||||||||||||||
|
连接型式 |
管螺纹连接g3/4” |
法兰连接：PN1.6按JB78-59标准，PN4.0，6，4按JB79-59标准 |
||||||||||||||||||
|
配用执行机构型号 |
ZMA/B-1 |
ZMA/B-2 |
ZMA/B-2 |
ZMA/B-3 |
ZMA/B-4 |
ZMA/B-5 |
||||||||||||||
|
有效面积Fe(cm2) |
200 |
280 |
280 |
400 |
630 |
1000 |
||||||||||||||
|
行程L(mm) |
10 |
10 |
16 |
25 |
40 |
60 |
||||||||||||||
|
作用方式 |
气关式；气开式 |
|||||||||||||||||||
|
弹簧压力范围（KPa) |
标准20～100，可选用40～200、20～60、60～100 |
|||||||||||||||||||
|
供气压力（MPa) |
标准0.14;可选用0.25，0.40 |
|||||||||||||||||||
|
气源接头 |
M16X1.5 |
|||||||||||||||||||
|
固有可调比R |
30:1 |
|||||||||||||||||||
3、主要技术性能指标
|
项 目 |
不带阀门定位器 |
带阀门定位器 |
|
基本误差％ |
≤±5 |
≤±1 |
|
回差％ |
≤3 |
≤1 |
|
死区％ |
≤3 |
≤0.4 |
|
泄漏量 |
0. 01%X阀额定容量 |
|
|
额定流量系数误差％ |
≤±10; Kv≤5时，≤±20 |
|
4、阀体材料和适用温度范围
|
阀体材料 |
材料牌号 |
公称压力(MPa) |
适用温度范围（°c) |
|
|
常温型 |
热片型 |
|||
|
铸铁 |
HT200 |
1.6 |
-20～200 |
- |
|
铸钢 |
ZG230-450 |
4.0，6.4 |
40 ～250 |
-40～450 |
|
铸不镑钢 |
ZG1Cr18Ni9Ti |
4.0，6.4 |
-40～250 |
-60～450 |
5、允许压差 (流开状态，关闭时P2=0)
|
供气压力(MPa) |
弹簧压力范围(MPa) |
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
阀座直径Dn(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
0.14 |
20～100 |
允许压差 |
10 |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
|
0.24 |
40～100 |
10 |
6.4 |
6.4 |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.28 |
0.28 |
0.2 |
0.1 |
|

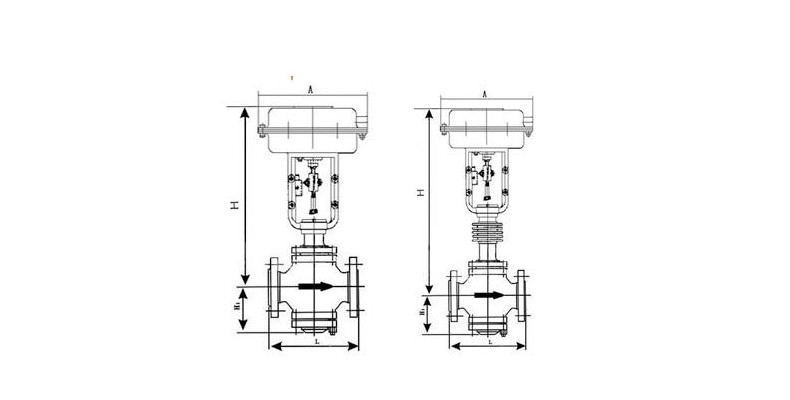

6、外形尺寸
|
公称通径 DN(mm) |
φA |
L |
H |
H1 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
常温型 |
热片型 |
|||
|
G3/4 " |
250 |
(PN10) |
120 |
120 |
气关式415 |
气关式498 |
32 |
|
气开式465 |
气关式549 |
||||||
|
20 |
280 |
180 |
190 |
190 |
气关式415 |
气关式498 |
65 |
|
气开式465 |
气关式549 |
||||||
|
25 |
280 |
185 |
190 |
200 |
557 |
708 |
99 |
|
32 |
200 |
210 |
210 |
563 |
714 |
105 |
|
|
40 |
325 |
220 |
230 |
235 |
629 |
782 |
116 |
|
50 |
250 |
255 |
265 |
644 |
797 |
131 |
|
|
65 |
410 |
275 |
285 |
295 |
864 |
1020 |
165 |
|
80 |
300 |
310 |
320 |
867 |
1023 |
173 |
|
|
100 |
350 |
355 |
370 |
871 |
1027 |
177 |
|
|
125 |
495 |
410 |
425 |
440 |
1031 |
1246 |
225 |
|
150 |
450 |
460 |
475 |
1035 |
1254 |
230 |
|
|
200 |
550 |
560 |
570 |
1074 |
1293 |
272 |
|
|
250 |
640 |
660 |
670 |
1516 |
1653 |
390 |
|
|
300 |
720 |
735 |
750 |
1541 |
1721 |
425 |
|
