电动单座调节阀

Category:

ZDLP电子式电动单座调节阀，由3810L(或PSL系列)型直行程电动执行机构和低流阻直通单座调节阀组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，将电流信号转变成相对应的直线位移，自动地控制电动单座调节阀的开度达到对压力、流量、液位、温度等工参数的连续调节。电子式电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电子式电动单座调节阀适用于对泄露量求严格、阀前后压差低及有一定粘度及含少量纤维介质的场合。

Keyword：

电子式电动单座调节阀

TEL:

86-577-67361555

Messages

Related Products

电动单座调节阀

一、电子式电动调节阀概述

二、电子式电动调节阀 主要技术参数和性能指标

主要技术参数

公称通径DN（mm）			G3/4"						20				25	32	40	50	65	80	100	125	150	200
阀座真径DN（mm）			3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200
额定流量数Kv			0.08	0.12	0.2	0.32	0.5	0.8	1.2	2	3.2	5	8	12	20	32	50	80	120	200	280	450
公称压力PN(MPa)			1.6，4.0，6.4（常温）；4.0，6.4（中温）；1.6，4.0，6.4（低温）
行程L(mm)			10										16		25		40			60
动作速度mm/s			4.2										2.1		3.5		1.7			3.4
流量持性			直线						直线、等百分比
介质温度(℃)			-20～+200、-40～+250(常温)，-20～+450(中温)，-250～-60(低温)
法兰尺寸			JB/T79-1994
法兰型式			JB/T79-1994
阀体材质	公称压力 MPa	0.6											-低温-250～-60℃、1Cr18Ni9、CF8M
		1.6											常温-20～200℃、WCB
		4.0							常温-20～200℃、WCB、1Cr18Ni9
									中温-20～450℃、WCB、1Cr18Ni9
									低温-250～-60℃、1Cr18Ni9(-196℃)、CF8M(-250℃)
		6.4	常温-20～200℃、WCB、1Cr18Ni9
			中温-20～450℃、WCB、1Cr18Ni9
			低温-250～-60℃、1Cr18Ni9(-196℃)、CF8M(-250℃)
阀芯材质			1Cr18Ni9、F316(0Cr18Ni12Mo2)
上阀盖型式			普通式（常温）、热片式（中温）、长颈式（低温）
配电动执行机构型号			381LSA-08										381LSA-20		381LSB-30		381LSB-50			381LSC-65
			381LXA-08										381LXA-20		381LXB-30		381LXB-50

注：可为用户提供ANSI、JPI、JIS等国外法兰标准的产品，结构长度按用户需要确定。

2、ZDLP电子式电动调节阀执行机构主要技术参数

型号	额定输出力N	速度mm/s	技术参数
381LSA-08381LXA-08	800	4.2	电源：AC220V50Hz 输入信号：DC4-20mA DC1-5V(信号线用屏蔽线) 输出开度信号：DC4-20mA 上盖防护等级：相当IP55 隔爆标志：ExdIIBT4
381LSA-20381LXA-20	2000	2.1
381LSB-30381LXB-30	3000	3.5
381LSB-50381LXB-50	5000	1.7
381LSC-65	6500	2.8

3、性能指标

项目			技术性能指标
基本误差%			±2.5
回差%			2.5
死区%			1
始终点偏差%	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
额定流量系数误差%			2.5
允许泄漏量L/h			10-4×阀的额定容量

4、允许压差

公称通径DN(mm)	G3/4"						20				25	32	40	50	65	80	100	125	150	200
阀座直径DN(mm)	3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200
允许压差PN(MPa)	≤公称压力							5.5	3.5	2	3.0	2.0	1.8	1.05	1.16	0.67	0.47	0.39	0.26	0.16

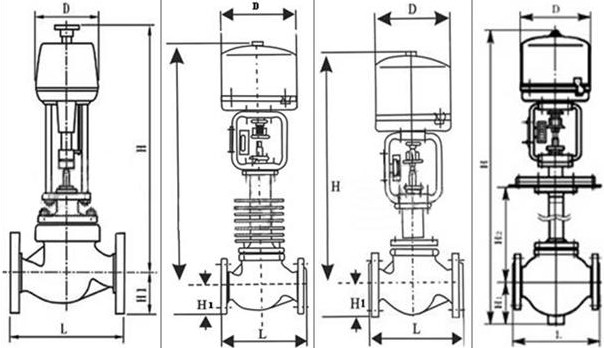

5、外形尺寸

常温型高温型常温型低温型

ZDLP电动常、中温单座阀外形尺寸表

公称通径 DN(mm)	L			H1	H		D	质量KG
	PN(MPa)				常温	中温		PN1.6MPa	PN4.0，6.4MPa
	1.6	4.0	6.4		常温	中温		PN1.6MPa	常温	中温
G3/4"		75	75	30	467	504	225
20		180	190	50	587	697	225		25	28
25	185	190	200	115	556	698	225	24	28	31
32	200	210	210	120	562	713	225	26	29	32
40	220	230	235	130	609	760	255	36	45	49
50	250	255	265	145	624	775	255	39	49	53
65	275	285	295	180	791	954	255	57	76	84
80	300	310	320	195	796	959	255	72	95	105
100	350	355	370	200	800	963	310	85	109	120
125	410	425	440	245	1042	1254	310	150	175	190
150	450	460	475	255	1052	1264	310	187	231	251
200	550	560	570	295	1087	1299	310	242	365	395

ZDLP电动低温单座阀外形尺寸

公称通径DN(mm)	D	DN	H1	-101℃		-196℃		-253℃		质重KG
公称通径DN(mm)	D	DN	H1	H2	H	H2	H	H2	H	质重KG
G3/4＂	225	135	30	500	1002	700	1202	900	1402	22
20	225	250(275)	50	500	1004.5	700	1204.5	900	1404.5	36
25	225	270(290)	97	500	1005	700	1205	900	1405	40
32	225	300(310)	103	500	1011	700	1211	900	1411	43
40	225	310(340)	117	600	1053	800	1253	1000	1453	61
50	225	340(370)	132	600	1068	800	1268	1000	1468	66
65	225	380(410)	161	600	1282	800	1482	1000	1682	98
80	225	410(500)	171	600	1286	800	1486	1000	1686	110
100	225	470(590)	175	700	1280	800	1480	1000	1680	140
125	310	550(640)	230	700	1562	900	1762	1100	1962	225
150	310	600(760)	240	700	1562	900	1762	1100	1962	291
200	310	720(760)	275	700	1557	900	1757	1100	1957	461
