ZAZT-ZAZC电动隔膜调节阀

Category:

ZAZT、ZAZTC电动隔膜调节阀、电动调节阀由DKZ电动执行机构和隔膜调节阀组成，以220VAc电源为动力，接受标准信号0～10mADC或4～20mADC的电信号，实现对工艺管道中强酸、强碱等腐蚀介质及高粘度、有害介质的流量调节与控制。应用于石油、化工、冶金等耐蚀系统中。产品特点：阀流通阻力小，流通能力大，无填料函，无外泄漏，具有耐腐、防火、防毒，安全可靠的特点，可根据不同衬里和隔膜，获得良好的耐腐蚀性能。

Keyword：

电动隔膜调节阀电动调节阀

TEL:

86-577-67361555

Messages

Related Products

ZAZT-ZAZC电动隔膜调节阀

概述

ZAZT、ZAZTC电动隔膜调节阀、电动调节阀由DKZ电动执行机构和隔膜调节阀组成，以220VAc电源为动力，接受标准信号0～10mADC或4～20mADC的电信号，实现对工艺管道中强酸、强碱等腐蚀介质及高粘度、有害介质的流量调节与控制。应用于石油、化工、冶金等耐蚀系统中。
产品特点：阀流通阻力小，流通能力大，无填料函，无外泄漏，具有耐腐、防火、防毒，安全可靠的特点，可根据不同衬里和隔膜，获得良好的耐腐蚀性能。

1、主要技术参数

公称通径mm		15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数Kv		8	12	16	38	60	68	90	150	300	500	600	1200	2000
公称压力MPa		1.0
执行机构	Ⅱ型	DKZ-310		DKZ-310		DKZ-310			DKZ-410		DKZ-410		DKZ-510
	Ⅲ型	DKZ-310C		DKZ-310C		DKZ-310C			DKZ-410C		DKZ-410C		DKZ-510C
	有效推力（N）	1000				4000			6400
	工作行程（mm）	10			16			25			40		60
允许压差	P1=△P	1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.30
	P1=P2	1.0			0.44	1.0	1.0	0.75	0.9	0.55	0.3	0.19	0.075	0.085
法兰标准		JB/T79-1994
流量特性		近似快开（调节式）
电源电压		220VAC，50HZ
出厂状态		电开（如需电关，订货时应注明）

2、性能指标

项目	指标值
基本误差%	±3.5
回差%	≤2.5
死区%	≤3
始终点偏差	±2.5
额定行程偏差%	+2.5
纯滞后	≤1s
允许泄漏量L/h	橡胶隔膜片为“0”，聚四氟乙烯隔膜为0.5%X阀额定容量（许用压差下的水）
绝缘电阻	不小于20MΩ
阻尼特性	不大于3周半

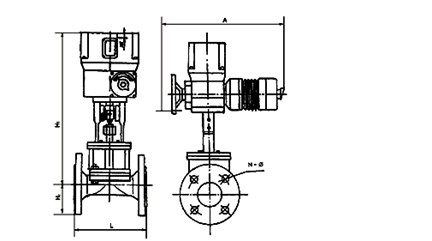

3、外形尺寸

公称通径	ZAZT型				ZAZTC型
公称通径	A	H	H1	L	A	H	H1	L
15	460	514	48	140	340	754	48	140
20	460	515	53	145	340	755	53	145
25	460	520	58	155	340	760	58	155
32	460	525	68	165	340	765	68	165
40	460	527	73	190	340	767	73	190
50	460	530	80	210	340	770	80	210
65	460	540	90	240	340	780	90	240
80	530	590	98	270	430	1182	98	270
100	530	595	108	335	430	1188	108	335
125	630	687	123	375	430	1280	123	375
150	630	695	140	410	430	1288	140	410
200	630	728	168	540	430	1321	168	540
250	630	733	200	650	430	1386	200	650

4、阀体材质、衬里和隔膜片代号

阀体和衬里	HT200			1Cr18Ni9	隔膜片
阀体和衬里	无	衬F46	衬F3	1Cr18Ni9	氯丁橡胶	氟橡胶	F46
代号	1	3	2	4	1	3	2
