ZAZP电动直通单座调节阀
一、电动直通单座调节阀 概述
ZAZP系列电动直通单座调节阀由DDZ型系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力，接受0～10mA或4～20mA直流信号，自动地控制调节阀开度,达到对管道内流体的压力、流量、液 等工艺参数的连续调节。
该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛就用于电力、冶金、化工、软纺等工业自动控制系统中。
二、电动直通单座调节阀 主要技术参数和性能指标
1、产品型号
产品型号 |
ZAZP-16型 |
ZAZP-40型 |
ZAZP-64型 |
ZAZP-100型 |
|
- |
- |
ZAZP-64G型 |
AZP-100G型 |
2、主要技术参数
公称通径DN（mm） |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||
|
阀座真径DN（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
额定流量数Kv |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
流量持性 |
直线 |
直线、等百分比 |
||||||||||||||||||
|
公称压力PN（MPa） |
10 |
1.6，4.0，6.4 |
||||||||||||||||||
|
连接型式 |
螺纹连接G3/4 |
JB/T79-1994 |
||||||||||||||||||
|
配用执行机构型号 |
ZAZ-25 |
ZAZ-25/DKZ-310 |
DKZ-310 |
DKZ410 |
DKZ-410 |
|||||||||||||||
|
出轴推力（N） |
250 |
250/4000 |
4000 |
6400 |
6400 |
|||||||||||||||
|
行程L（mm） |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||
|
全行程时间（s） |
20 |
20/8 |
12.5 |
20 |
32 |
37 |
||||||||||||||
|
作用方式 |
电开式（K）常用；电关式（B） |
|||||||||||||||||||
|
输入信号 |
0～10mA，4～20mA DC |
|||||||||||||||||||
|
供电电源 |
220V，50～60Hz |
|||||||||||||||||||
|
固有可调比R |
30：1 |
|||||||||||||||||||
3、主要技术性能指标
| 项目 |
技术性能指标 |
|
基本误差% |
≤±5 |
|
回差% |
3 |
|
死区% |
5 |
|
汇漏量 |
0.01%X阀额定容量 |
|
额定流量系数误差% |
≤±10；当KV≤6.3时，为≤±15 |
4、阀门材料和适用温度范围
| 阀体材料 |
材料牌号 |
公称压力 |
适用温度范围（℃） |
|
|
常温型 |
热片型 |
|||
|
铸钢 |
WCB |
4.0，6.4 |
-40～250 |
-40～450 |
|
不锈钢 |
0Cr18Ni9 |
4.0，6.4 |
-40～250 |
-60～450 |
5、允许压差
| 公称通径（mm） |
G3/4" |
20 |
||||||||
|
阀座直径（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
|
允许压差（MPa） |
公称压力值 |
4.9 |
3.7 |
2.4 |
1.6 |
1.1 |
0.6 |
|||
|
公称通径（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允许压差（MPa） |
PN值 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
0.6 |
1.1 |
0.7 |
0.4 |
注：DN20配DKZ-3 10其允许压差可达公称压力值

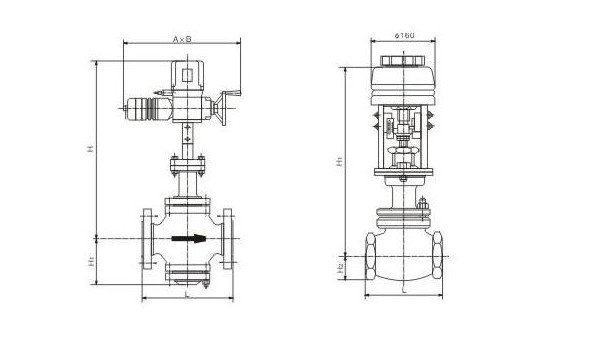

6、外型尺寸
|
公称通径（mm） |
AxB |
L |
H1 |
H2 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
常热型 |
热片型 |
|||
|
G3/4" |
Φ160 |
120（PN10） |
391 |
478 |
32 |
||
|
20 |
230x460 |
180 |
190 |
190 |
653 |
804 |
65 |
|
25 |
185 |
190 |
200 |
665 |
816 |
99 |
|
|
32 |
200 |
210 |
210 |
671 |
822 |
105 |
|
|
40 |
220 |
230 |
235 |
683 |
634 |
118 |
|
|
50 |
230x530 |
250 |
255 |
265 |
698 |
849 |
131 |
|
65 |
275 |
285 |
295 |
789 |
949 |
165 |
|
|
80 |
300 |
310 |
320 |
792 |
852 |
173 |
|
|
100 |
350 |
355 |
370 |
796 |
956 |
177 |
|
|
125 |
260x630 |
410 |
425 |
440 |
847 |
1062 |
225 |
|
150 |
450 |
460 |
475 |
855 |
1070 |
233 |
|
|
200 |
550 |
560 |
570 |
894 |
1109 |
272 |
|
订货须知
订货时请填写《规格书》或详细注明以下条件内容：
1、产品型号2、公称通径3、额定流量系数KV 4、流量特性
5、阀体材质6、低温阀需注明使用温度和注明接管长度7、阀前后压力
8、介质种类和温度范围9、电动执行器内是否带空间加热器
