J961Y电动高压焊接截止阀

Category:

截止阀

电动截止阀

电动高压截止阀(电站截止阀)适用于公称压力PN20～32MPa及P54/100V-P57/170V，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中，切断或接通管路介质。

Keyword：

电动高压截止阀

TEL:

86-577-67361555

Messages

二、电动高压截止阀产品特点

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

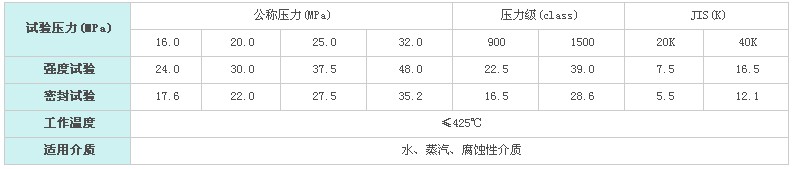

三、电动高压截止阀技术参数

四、电动高压截止阀零件材料

五、电动高压截止阀性能规范

六、电动高压截止阀外形及连接尺寸

公称通径DN	主要外形尺寸和连接尺寸（mm）							重量（kg）
公称通径DN	L	D₁	D₂	D₃	α	H	D₀	重量（kg）
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P₅₄/100V、P₅₄/140V、P₅₄/170V
10	120	12	25		40°	185	140	2.8
15	170	17	36		40°	247	200	7.5
20	170	22	42		40°	248	200	9
25	170	26	42		40°	248	240	9.5
32	170	31	44		40°	248.5	280	15
50^①	250	50	82		32°	450	320	60
50^②	350	50	82		32°	450	320	64
65	430	69	100	110	32°	669	400	74
80	470	84	108	130	32°	669	450	112.5
100	560	107	144	165	32°	755	500	178.5
注：DN50为两种型号。
J61Y-P₅₅/100V、P₅₅/140V、P₅₅/170V J61Y-P₅₇/100V、P₅₇/140V、P₅₇/170V
10	120	12	28		40°	189	140	3
15	170	17	40		40°	250	200	9
20	170	22	46		40°	252	200	11
25	170	26	46		40°	254	240	13
32	170	31	49		40°	254	280	17
50^①	250	50	90		32°	453	320	68
50^②	350	50	90		32°	455	320	72
65	430	69	104	115	32°	630	400	83
80	470	84	110	140	32°	672	450	118
100	560	17	148	170	32°	761	500	165
